此次的裝修項目是上海復旦奧醫醫學科技有限公司GMP無塵車間裝修，潔凈車間的級別是萬級，工程面積約400平方米，整個的裝修工程流程簡單、并且都是按照規定的標準規范進行施工。

工程概況

項目名稱：復旦奧醫醫學科技有限公司GMP無塵車間裝修

項目規模：400平方米

項目進展：2019年7月簽定合同,現已竣工

設計及施工內容

2.1本工程裝修材料應符合國家消防、安全、衛生等規范要求.

2.2地面:環草樹脂自流平地面

2.3墻面、隔斷:若棉彩鋼夾帶復合板隔斷

2.4天花:玻贊彩鋼夾志板自頂

2.5彩鋼密閉門及視窗.具體范圍詳見平面圖紙標示

設計依據

3.1業主提供的圖紙及技術文件及現場勤查資料:

3.2《金屬面若棉、礦渣者棉夾帶板》JC/T869-2000

《建筑設計防火規范》GB50016-2014

《建筑內部裝修設計防火規范》》GB50222-95(2002年版)

《建筑裝飾裝修工程質量驗收規范》GB50210-2001

《醫藥工業沽凈廠房設計規范》GB50457-2008

《潔凈室施工及驗收規范》GB50591-2010

設計及施工技術要求

4.1全區墻體采用機制巖棉夾心彩鋼板,整板厚度50mm,面壁鋼板厚度0.426mm,隔斷高度詳見平面圖示.

4.2全區天花采用中空玻鎂巖彩鋼板,整板厚度50mm,面壁鋼板厚度0.426mm,,吊頂高度平面圖示.

4.3潔凈車間采用普通環氧樹脂地板.

4.4車間門采用彩鋼板制作安裝,裝修結構均采用鋁型材固定安裝,有視窗的采用鋼化玻墻.所有門門鎖均采用球頭鎖.

4.5車間內,隔斷之間、隔斷與地面之間安裝槽式鋁型材;隔斷之間陽角處均安裝陽圓弧鋁型材.

4.6觀察窗及門上視窗均采用5mm鋼化玻璃;平開密閉門帶觀察窗,門框應帶密封膠條;鋁合金固定窗采用斜面固定玻璃型材,門、窗安裝方法見大樣圖.

4.7安裝前,必須嚴格放線,防止累積誤差造成隔斷傾斜、扭曲;墻角應垂直交接,隔斷的垂直度偏差不應大于0.2%.

4.8施工安裝時,應首先進行吊掛,錨固件等與建筑主體結構(地面、地面、天花)的固定.

4.9隔斷的安裝縫隙以及陰角、陽角的縫隙必須用瓷白中性密封膠.玻璃膠嵌固前應將縫隙內的雜質,油污等清除干凈,并保持表面干操.

4.10安裝過程中不得撕下彩鋼板表面塑料保護膜,禁止撞擊、踩踏板面,并注意加強對巳安裝好的彩鋼板的保護.

4.11所有建筑構配件,隔墻,吊頂?shù)墓潭ê偷鯍旒荒芘c主體結構相連,不能與設備支架(如風管吊桿以及有震動的設備),管線支架相聯接,防止因輕微震動引起裝修材料松動和灰塵脫落.

4.12吊頂?shù)陌惭b應確保頂棚的平整性.

4.13門洞未標注尺寸處均為距墻邊或性邊150mm.

4.14地面的基層為細石混凝土地面,地面不平整度不大于0.1%,施工前應清除表面的水泥浮漿及垃圾雜物,徹底清除表面的油污,清除積水,使潮濕處干燥并用漆刷和吸塵器將地坪表面的塵埃徹底清除,地對坪表面的孔洞和明顯凹陷處填補找平.

4.15在施工過程中必須隨時清掃灰塵,對于隱敲空間(吊頂、夾墻內部)還應做好清掃記錄.

4.16有吊頂房間墻體隔至吊頂,吊頂高度不同的相鄰房間之間的隔墻砌至與較到的吊頂平齊.

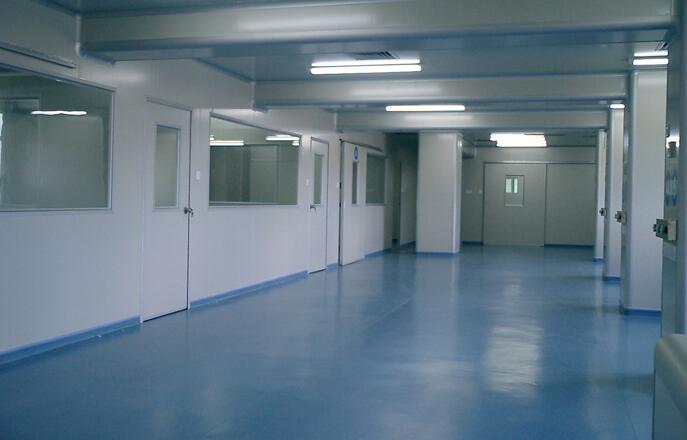

工程效果圖
